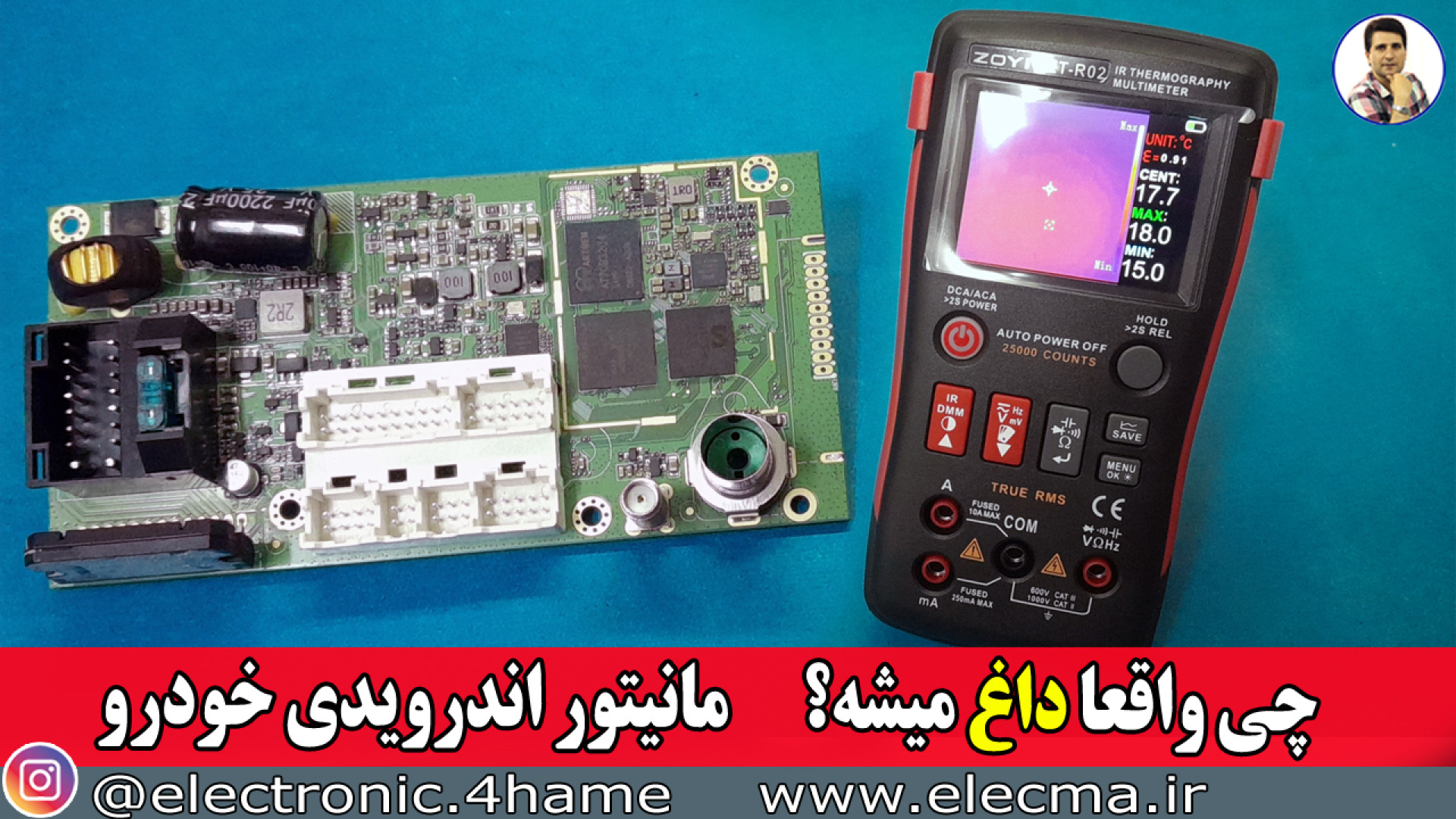

در این ویدیو ساختار سخت‌افزاری یک مانیتور اندرویدی خودرو بررسی شده است. در ابتدا، برد دستگاه قبل از روشن شدن با دوربین حرارتی بررسی می‌شود تا مشخص شود نقاط روشن‌شده در تصویر حرارتی الزاماً به معنی گرما نیستند و می‌توانند فقط بازتاب سطح قطعات باشند. سپس دستگاه روشن می‌شود و رفتار واقعی مدار زیر بار کاری بررسی می‌گردد تا مشخص شود کدام بخش‌ها به‌صورت طبیعی گرم می‌شوند و کدام آی‌سی‌ها مصرف توان دارند. این بررسی به درک بهتر عملکرد CPU، حافظه، پاور، صدا و ارتباطات بی‌سیم کمک می‌کند و می‌تواند در عیب‌یابی علمی و اصولی مانیتورهای اندرویدی بسیار کاربردی باشد. هدف این ویدیو، آشنایی عملی با رفتار حرارتی برد و تفاوت بین گرمای واقعی و انعکاس حرارتی است. معرفی چیپ‌های اصلی بررسی‌شده چیپ نقش ALLWINNER پردازنده اصلی اندروید (CPU) ARTMEM حافظه موقت (RAM) E230K حافظه داخلی سیستم (eMMC) SC2720A مدیریت تغذیه و پاور (PMIC) UI8814 کنترل و پردازش صدا TM2313 رابط و کدک صوتی 3PEAK 2582 آمپلی‌فایر صدا UWE5623DU Wi-Fi و Bluetooth اگر به الکترونیک علاقه مند هستی ، پیشنهاد میکنم سری به وب سایت بزنی : تهیه دوره های آموزشی : www.elecma.ir 1) تحلیل منابع تغذیه سوییچینگ بر اساس مدار و شماتیک 2) تحلیل برد مدار محافظ برق بر روی نقشه و شرح اصول کار مدار 3) تحلیل مدار پاور کامپیوتر. تحلیل کامل 4 نقشه مختلف با انواع ای سی های موجود 4) ساخت منبع تغذیه متغیر با جریان بالا و پایین (با تناسب ترانزیستور) 5) نصب فلش پلیر در پخش خودرو 6) بررسی و تحلیل مدار شارژر باطری خودرو 7) بررسی علمی و عملی اینورتر جوشکاری یا دستگاه جوش 8) دوره آموزشی آمپلیفایر خودرو 9) دوره آموزشی اینورتر برق 220 ولت 10) بیمه الکترونیک شامل 9 دوره 11) صفر تا صد مفاهیم پایه الکترونیک تهیه دوره های آموزشی : www.elecma.ir 00:00 اجزای ماتیور اندروید خودرو 01:14 بررسی در حالت خاموش مدار 03:13 بررسی در حالت روشن بودن مدار
